«Интеллектуальный сторож» для энергосистемы

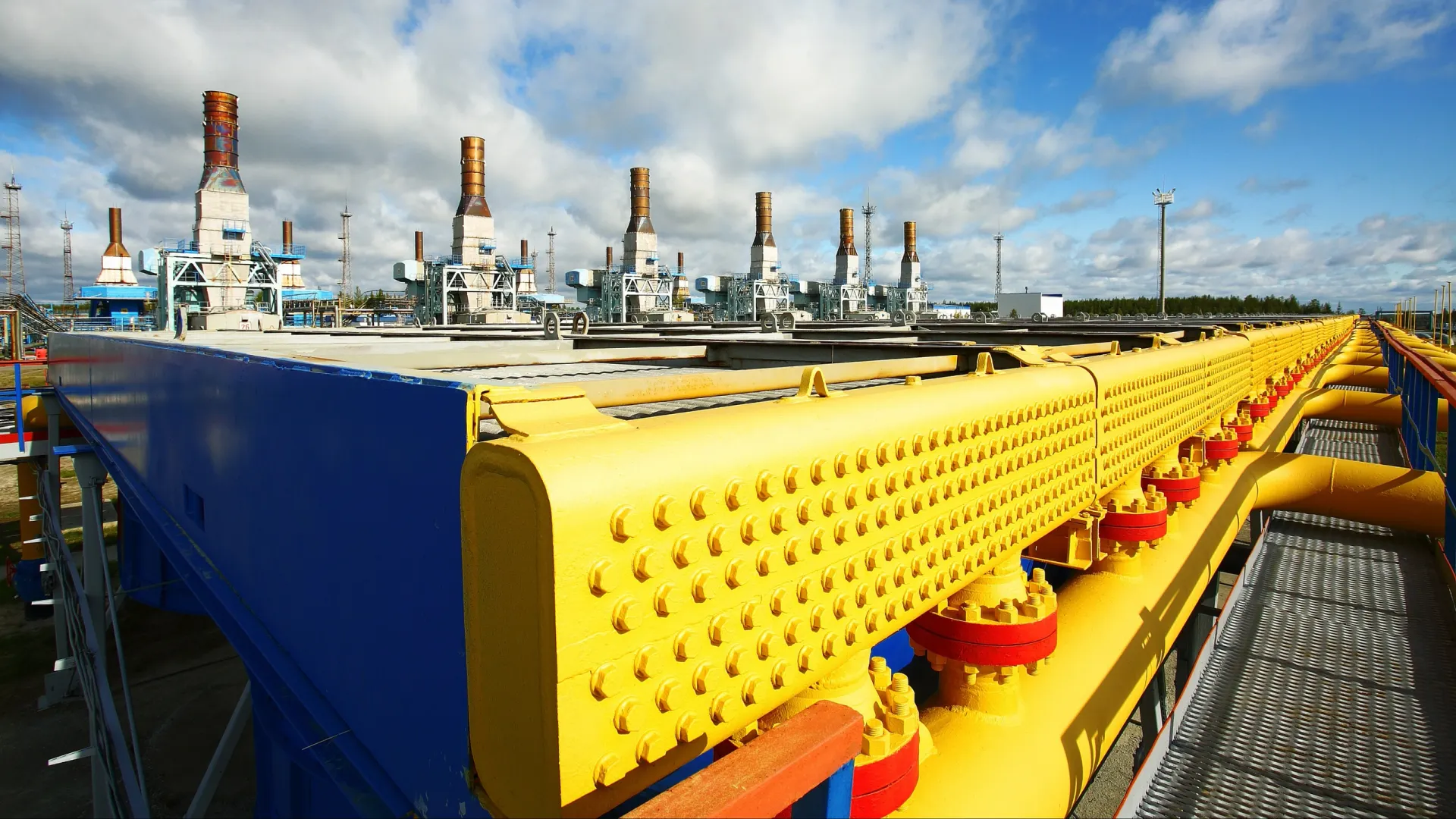

На Комсомольском газовом промысле ООО «Газпром добыча Ноябрьск» применяются отечественные цифровые релейные защиты

Эти современные системы автоматики предназначены для сохранения электрооборудования от аварийных режимов: коротких замыканий, перегрузок и т.д. В двух закрытых распределительных устройствах установлено 46 цифровых терминалов релейной защиты. Эти энергетические пункты снабжают энергией основные производственные объекты газового промыла, а также объекты Муравленковского месторождения.

ЦРЗ — это «интеллектуальный сторож» для электросистемы, который непрерывно контролирует основные параметры сети (ток, напряжение, частоту) с помощью датчиков (трансформаторов тока и напряжения). При обнаружении аварии, например, резкого скачка тока при коротком замыкании, защита за доли секунды вычисляет тип и место повреждения и подает команду на отключение выключателя, чтобы отсечь поврежденный участок и сохранить работоспособность всей остальной системы.

ЦРЗ защищает автоматику кабельной и воздушной линии, а так же электроприемники, к которым относится широкий спектр электрического оборудования. Например, электродвигатели, электронагреватели, электрические светильники. Основные функции терминала это — трехступенчатая максимальная токовая защита, защита от обрыва токоведущего проводника, двухступенчатая токовая направленная защита нулевой последовательности, защита от минимального и повышенного напряжения, определение места повреждения, автоматическое повторное включение.

Фото: Егор Стыценко

Терминал также выполняет измерения аналоговых сигналов, регистрацию аномальных режимов и передачу данных. Это дает возможность комплексного анализа и документирования нештатных ситуаций. Каждое срабатывание ЦРЗ сопровождается записью графики токов, напряжений и детальным журналом событий с точностью до миллисекунд. Это ценный инструмент для анализа, проверки правильности срабатывания защиты и предотвращения подобных случаев в будущем.

Оборудование имеет свободно конфигурируемую логику, применение которой позволяет модифицировать функциональную схему устройства с помощью специальной программы — редактора уравнений. Ключевое отличие от электромеханических и микропроцессорных реле прошлых поколений — это их цифровая природа. Преимущество состоит в надежности, быстродействии, реализации более сложных алгоритмов защиты и управления, регистрация в памяти терминала параметров аварийного режима.

Бесперебойное электроснабжение газовых промыслов «Газпром добыча Ноябрьск» — залог четкой реализации производственных процессов. ЦРЗ переводят систему электроснабжения на качественно новый уровень, обеспечивая ее надежность.
