В «Газпром добыча Ноябрьск» прошли опытно-промышленные испытания автономной системы управления запорной арматурой

В Вынгаяхинском газопромысловом управлении компании разработали и внедрили систему управления шаровыми кранами для установки предварительной подготовки газа Еты-Пуровского газового месторождения. Новое решение повышает безопасность эксплуатации прозводственного объекта, позволяя оперативно производить перестановки затвора шарового крана в системе противоаварийной защиты.

Сегодня краны Цеха входа и сепарации Еты-Пуровского месторождения укомплектованы новыми узлами управления, которые эффективно работают при имеющихся характеристиках давления. В состав новой системы входят два азотных баллона с рабочим давлением 15,0 МПа объемом 40 л. Один из них является источником питания и обеспечивает необходимый расход управляющего газа, второй выполняет роль ресивера и отвечает за необходимое давление для переключения. Такое решение позволяет системе работать автономно. В случае нештатных ситуаций время перестановки затвора крана составит от 12 до 13 секунд, что соответствует нормативно-технической документации.

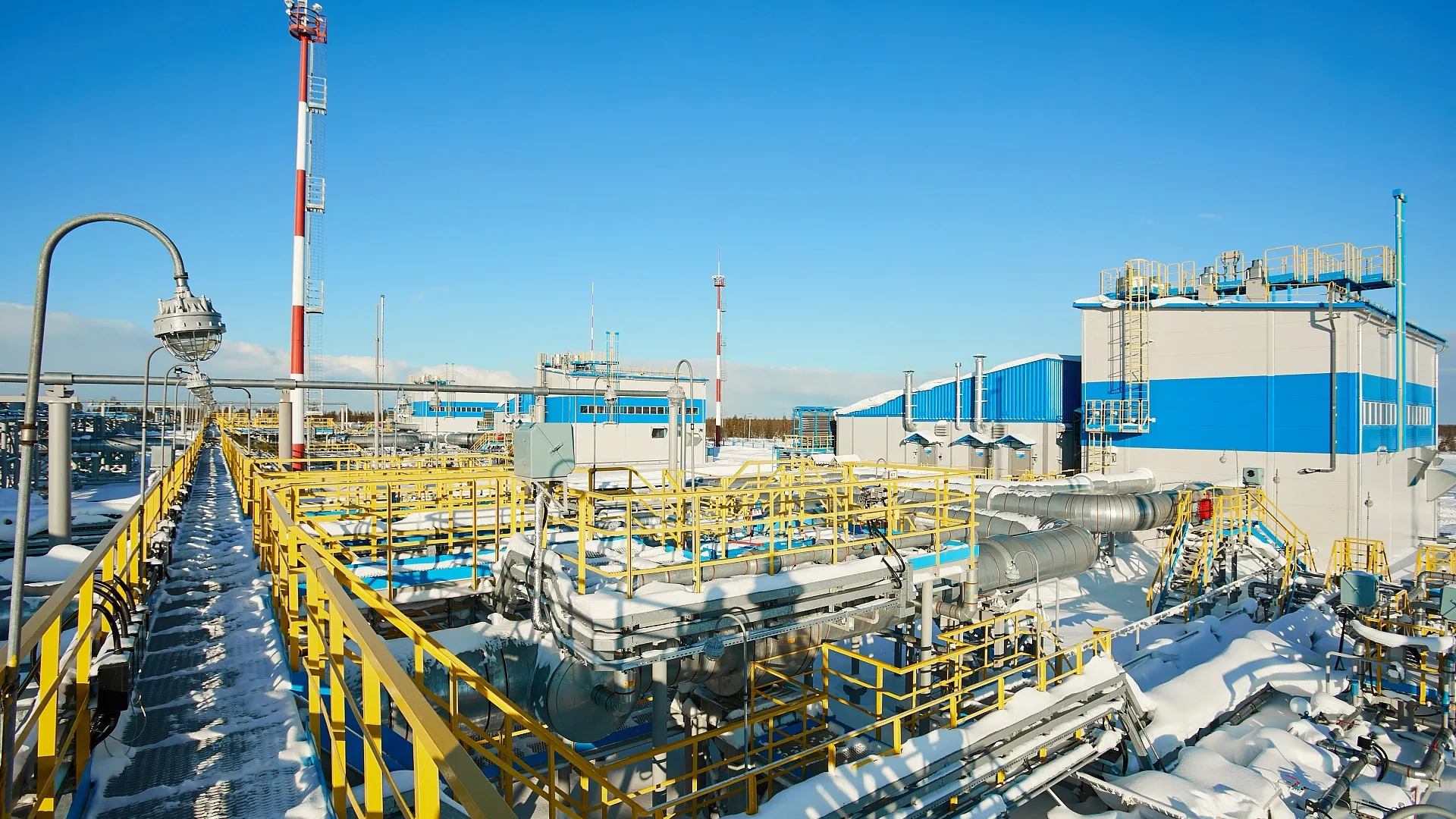

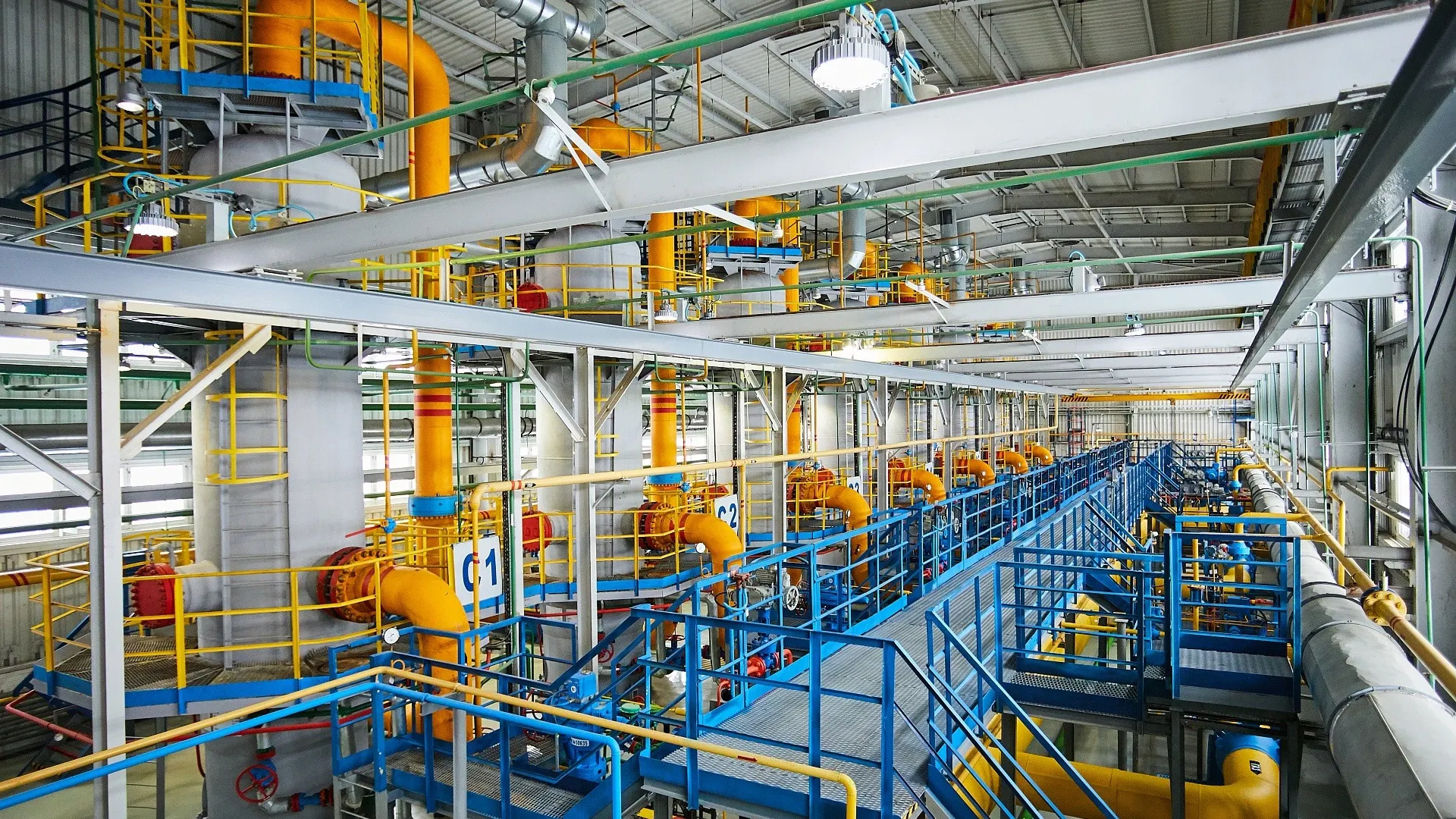

Фото: пресс-служба ООО «Газпром добыча Ноябрьск»

В целях обеспечения безопасности в системе управления шаровыми кранами применяется инертный газ — азот, не образующий пожароопасных смесей, более стабильный с меньшими неустойчивыми изменениями давления при перепадах температуры. Также используется редуктор с большим сечением и пропускной способностью. Три шаровых крана небольшого диаметра и манометр. При подаче сигнала о переключении в привод из ресивера управляющий газ, азот, поступает на блок управления приводом и обеспечивает крутящий момент для перестановки затвора. Давления и объема заправленной системы управляющего газа достаточно на три полных цикла перестановки «открытия-закрытия». Реализованное техническое решение продлевает срок эксплуатации работающих приводов и повышает надежность функционирования системы противоаварийной защиты и технических устройств.

Внедрение новой системы стало итогом исследовательской работы Александра Михайлика, механика Вынгаяхинского газопромыслового управления. Проект «Управление трубопроводной арматурой от автономного источника питания» стал призером корпоративной Научно-технической конференции молодых работников и специалистов в секции «Геология, разработка и обустройство газовых, газоконденсатных и нефтяных месторождений». Применение автономной системы регулирования запорной арматурой возможно на всех промыслах с давней историей разработки в условиях падающей добычи и снижения рабочего давления.
